气动隔膜泵因其功能强大,因此气动隔膜泵也被应用在越来越多的领域中,在化工、喷涂、陶瓷、废水处理、建设、排污等工厂企业都可以看到它的身影。本文我们主要是为大家介绍一下气动隔膜泵的组成结构、零件。

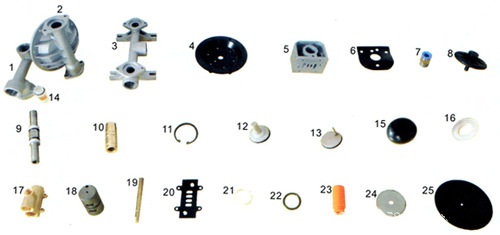

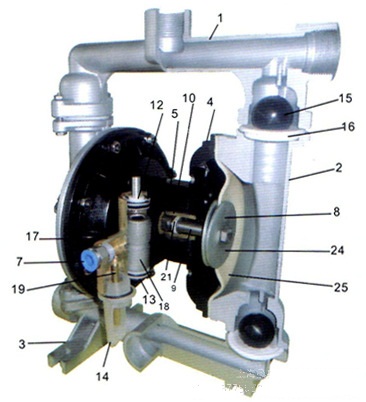

气动隔膜泵主要由气马达、液流体盖、隔膜组件、球阀组件、进出液管、消声器等部件构成。
1、气马达:主要由马达体、主阀、换向阀三部分组成。改部分是将压缩空气的能量转化为往复运动的动能的装置,为隔膜泵基本也是主要的一个组成部分。
2、流体盖:与马达体(或气盖)相组合形成腔体。
3、隔膜组件:有隔膜连杆、隔膜垫片、隔膜螺栓及相应的O型密封圈、隔膜组成。隔膜将腔体隔开为气腔与流腔,隔膜组件在气马达的作用下往复运动,使气腔与流体腔之间形成压力差。
4、球阀组件:由球和球座等及相应的O型密封圈组成。起单向阀作用。
5、进出液管:仅起流体在泵体内进与出的管道作用。
6、消声器:起降低泵工作时所产生的噪音作用。
