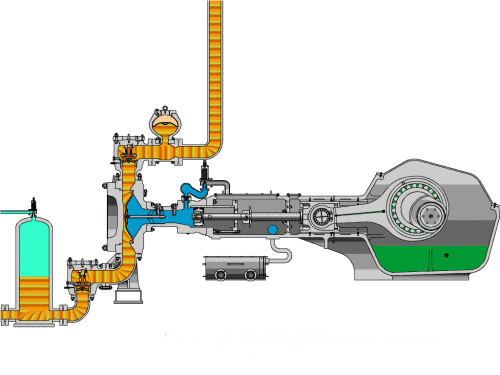

DBY系列电动隔膜泵泵本身无轴封,使用寿命大大延长。不需灌引水,自吸能力达7米以上。氯丁橡胶、氟橡胶、丁晴橡胶材质隔膜,完全可以满足不同用户的要求。DBY电动隔膜泵可用于油罐车、油库、油品装卸;在仪表中设置使增减负荷都必须在一段时间内才能完成,隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115MPa),
部分电动隔膜泵型号参数:
DBY-10型电动隔膜泵参数:
流量0.5m3/h;
吸程3m;
扬程30m;
出口压力3Kgf/c㎡;
电机功率0.55kw;
铸铁使用温度90℃;
不锈钢使用温度150℃;
进出口尺寸3/8丝扣;
重量50kg;
DBY-15型电动隔膜泵参数:
流量0.75m3/h;
吸程3m;
扬程30m;
出口压力3Kgf/c㎡
电机功率0.55kw;
铸铁使用温度90℃
不锈钢使用温度150℃
进出口尺寸1/2丝扣
重量50kg;
DBY-25型电动隔膜泵参数:
流量3.5m3/h;
吸程4m;
扬程30m;
出口压力3Kgf/c㎡
电机功率1.5kw;
铸铁使用温度90℃
不锈钢使用温度150℃
进出口尺寸1丝扣;
重量170kg;
DBY-40型电动隔膜泵参数:
流量4.5m3/h;吸程4m;扬程30m;
出口压力3Kgf/c㎡;
电机功率1.5kw;
铸铁使用温度90℃;
不锈钢使用温度150℃;
进出口尺寸进口11/2出口11/4丝扣;
重量170kg;
DBY-50型电动隔膜泵参数:
流量6.5m3/h;
吸程4.5m;
扬程30m;
出口压力3Kgf/c㎡
电机功率3.0kw;
铸铁使用温度90℃
不锈钢使用温度150℃
进出口尺寸50mm法兰
重量300kg;
DBY-65型电动隔膜泵参数:
流量8m3/h;
吸程4.5m;
扬程30m;
出口压力3Kgf/c㎡;
电机功率3.0kw;
铸铁使用温度90℃;
不锈钢使用温度150℃;
进出口尺寸65mm法兰;
重量300kg;
DBY-80型电动隔膜泵参数:
流量16m3/h;
吸程5m;
扬程30m;
出口压力3Kgf/c㎡;
电机功率5.5kw;
铸铁使用温度90℃;
不锈钢使用温度150℃;
进出口尺寸80mm法兰;
重量400kg;
DBY-100型电动隔膜泵参数:
流量20m3/h;
吸程5m;
扬程30m;
出口压力3Kgf/c㎡;
电机功率5.5kw;
铸铁使用温度90℃;
不锈钢使用温度150℃;
进出口尺寸100mm法兰;
重量400kg;
电动隔膜泵性能参数
型号 |
泵 |
流量M3/h |
扬程 M |
吸程 M |
配备功率 KW |
使用温度℃ |
配备减速机型号 |
进口 |
出口 |
铸铁 |
不锈钢 |
铝合金 |
DBY-10 |
丝扣 |
3/8" |
0.5 |
40 |
3 |
0.55 |
100 |
150 |
80 |
XWD0.55-2-35 |
DBY-15 |
丝扣 |
1/2" |
0.75 |
40 |
3 |
0.55 |
100 |
150 |
80 |
XWD0.5-2-35 |
DBY-25 |
25 |
25 |
3.5 |
40 |
4 |
1.5 |
100 |
150 |
80 |
XLD1.5-3-35 |
DBY-40 |
40 |
40 |
4.5 |
40 |
4 |
2.2 |
100 |
150 |
80 |
XLD1.5-3-35 |
DBY-50 |
50 |
50 |
6.5 |
40 |
4.5 |
4 |
100 |
150 |
80 |
XLD2.2-3-35 |
DBY-65 |
65 |
65 |
8 |
40 |
4.5 |
4 |
100 |
150 |
80 |
XLD2.2-3-35 |
DBY-80 |
80 |
80 |
16 |
40 |
5 |
5.5 |
100 |
150 |
80 |
XLD3-3-35 |
DBY-100 |
100 |
80 |
20 |
40 |
5 |
5.5 |
100 |
150 |
80 |
XLD3-3-35 |

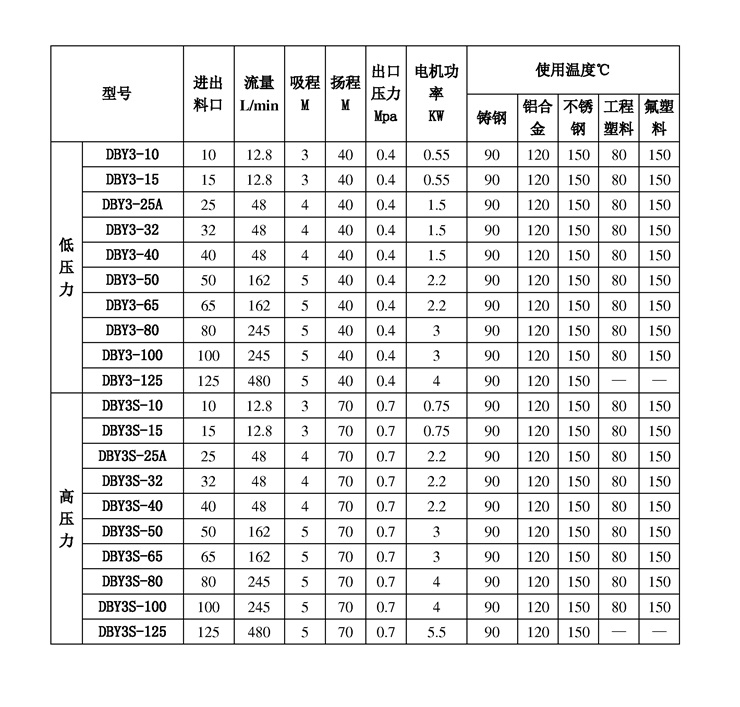

第三代DBY电动隔膜泵参数表
隔膜泵口径的选择
隔膜泵口径的选择和确定主要依据阀的流通能力即Cv。在各种工程的仪表设计和选型时,都要对隔膜泵进行Cv计算,并提供隔膜泵设计说明书。
从隔膜泵的Cv计算到阀的口径确定,一般需经以下步骤:
1)计算流量的确定。现有的生产能力、设备负荷及介质的状况,决定计算流量的Qmax和Qmin.
2)阀前后压差的确定。根据已选择的阀流量特性及系统特点选定S(阻力系数),再确定计算压差。
3)计算Cv。根据所调节的介质选择合适的计算公式和图表,求得Cmax和Cmin.
4)选用Cv。根据Cmax,在所选择的产品标准系列中选取>Cmax且与其最接近的一级C.
5)隔膜泵开度验算。一般要求最大计算流量时的开度≯90%,最小计算流量时的开度≮10%。
6)隔膜泵实际可调比的验算。一般要求实际可调比≮10。
7)阀座直径和公称直径的确定。验证合适后,根据C确定。
